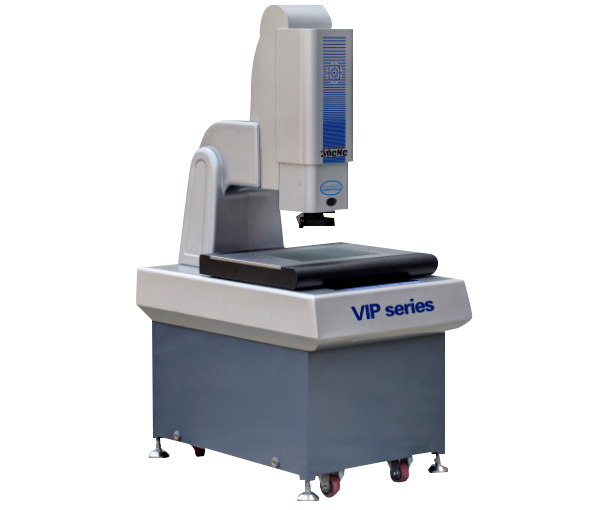

光學影像坐標測量儀
VIP3020-Classic
optical imaging coordinate measuring instrument
定位高端、高速靜音、高精度、高穩定性
在兆豐最新正向研發平臺上打造，顛覆傳統的結構設計（擁有結構及外觀雙重專利）。在高速靜音、平穩模式下實現穩定、高精度測量。面向國內外中高端客戶，服務汽車、手機平板、家電、精密模具、LED、PBC、精密電子機械工業等。產品綜合性能超前，是進口設備理想替代方案。
升級擴展選項：
A、英國RENISHAW接觸式測頭；
B、日本KEYENCE激光測頭；
C、大視場導航專用鏡頭；
D、PCL全角度智能可程控照明系統；
E、手動自鎖式鋼化玻璃壓板夾具。
型 號 Model | 外形尺寸 External Size | 儀器重量 Weight(kg) | 玻璃臺承重 Load-bearing glass | 儀器電源 Power equipment |
VIP3020-Classic | 1000*720*1670 | 270kg | 30kg | 220V（AC） 50HZ |
工作臺 Table | 工作臺尺寸 Marble Size | 647*380 | 玻璃臺尺寸 Glass Size | 345*245 |
運動行程 Campaign Range | X:300mm Y:200mm | 調焦行程 Focusing Range | (Z軸)200mm (Z Axis) | |
光學系統 Optical system | 日本V-TECH 高分辨率彩色CCD 1/3〞 650TV LINE V-TECH high-resolution color CCD1/3 inch 650TVL | |||
Gview自動變倍鏡頭倍率:0.7-5X (帶同軸光) 工作距離:86mm Gview Automatic zoom Lens magnification;0.7-5X; distance:86mm | ||||
視頻放大倍率:23-135X（22英寸寬屏顯示器） 顯示分辨率:0.0001mm Video magnification:23-135x（22 inch widescreen display）;Display resolution:0.0001mm | ||||
精準影像3D全自動測量軟件 3D images accurate auto measured software | ||||
線性精度 Linear Accuracy | X、Y線性精度：2 +L/250 X-Y矢量精度：2.5+L/200 Z軸精度≤5um(標準量塊檢測) (L為被測長度單位:mm) X,Y Linear Accuracy:2+L/250 ,X-Y vector Accuracy:2.5+L/200; Z≤5um (standard checking) (L means measured length, unit: mm) | |||
重復精度 | X、Y重復精度 <= 2um（0.002mm） | |||
照明系統 Lighting System | 可程控調節：LED六環八區(三十二相) 表面環光+同軸落射光+同軸光+底部平行背光。 Controllable: LED six circles eight octants (thirty-two phase) ring surface light + coaxial epi-illumination + parallel back light in the bottom, | |||
儀器運行速度 | 300mm/s | |||
